Magnetic Testing

DX-2012R Magnetic Field Mapper

High-precision three-axis magnetic field mapping system for evaluating magnetic field distribution, magnetisation accuracy and magnetic ring quality.

Product Overview

The DX-2012R series Magnetic Field Mapper is a high-precision 3D magnetic field mapping system used for evaluating magnetic field distribution and magnetisation accuracy.

The system can generate detailed reports including:

  • XY coordinate mapping
  • Polar coordinate analysis
  • 3D magnetic field distribution
  • Relative fundamental wave harmonic analysis

It is widely used for quality inspection of:

  • Permanent magnets
  • Permanent magnet motor stators and rotors
  • DC magnetic field coils
  • Electromagnets

The DX-2012R surface magnetic field distribution measuring instrument developed by Dexinmag is an essential tool for accurate evaluation of magnet magnetisation accuracy and quality inspection of magnetic rings.

This three-axis magnetic field mapping system can be equipped with multiple testing fixtures including:

  • Three-dimensional test probes
  • Rotating platforms
  • Loading platforms

The system features high concentricity design and high-precision probe return, with a scanning space of 800 mm × 800 mm × 800 mm.

Product Models

Product NameDX-2012RADX-2012RBDX-2012RCDX-2012RD
Two-dimensional analysis
Rectangular coordinate display
Polar coordinate display
Axial 3D distribution
Oblique charging test
One-dimensional plane description
Three-dimensional magnetic field description

Measurement Principle

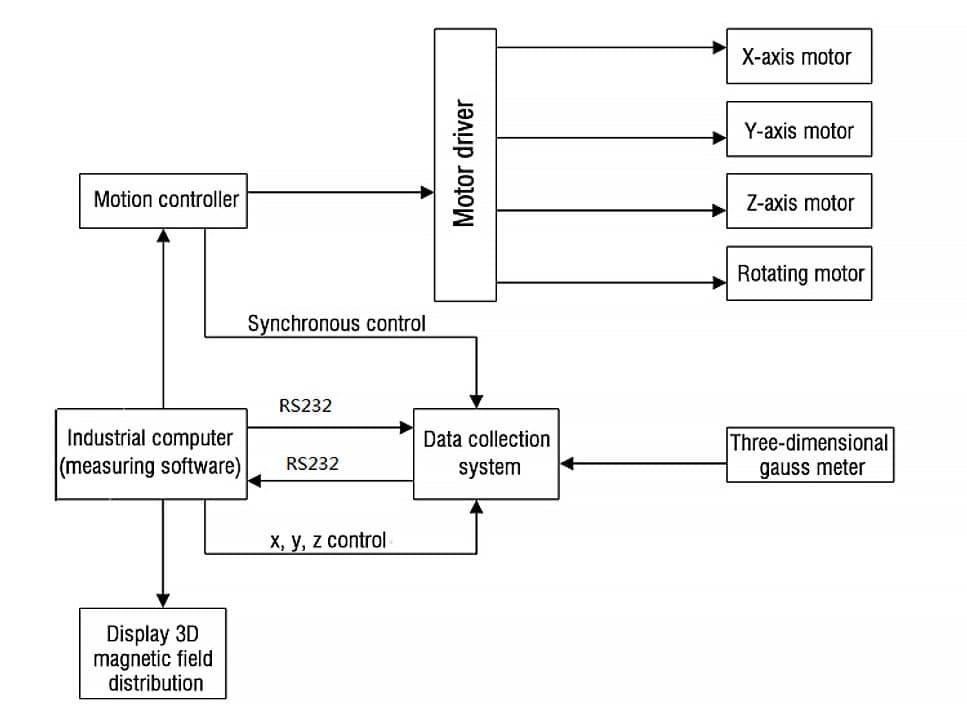

DX-2012R magnetic field distribution measurement principle diagram

The magnetic field distribution measurement system mainly consists of:

  • Industrial computer with measurement software
  • Motion control system
  • Data acquisition system

The measurement process works as follows:

  1. The industrial computer sends commands to the motion control system.
  2. The system moves according to the preset trajectory.
  3. The data acquisition system collects magnetic field data in X, Y and Z directions using Hall sensors.
  4. The data is transmitted to the computer.
  5. The software processes the data and generates a 3D magnetic field distribution map.

Features

  • Three-axis electrically controlled mobile platform
  • Aluminum alloy platform structure (customizable size)
  • Stepper motor return precision up to ±0.01 mm
  • Step resolution 0.01 mm
  • Taiwan three-jaw chuck with concentricity better than 0.05 mm
  • Rotation angle resolution 0.01°
  • Rotation return uncertainty ±0.005°
  • Test speed 30–60 seconds per cycle
  • Multiple automatic measurement ranges: 0.2k / 0.4k / 1k / 2k / 4k / 10k / 20k Gs

Measurement performance:

  • Accuracy: 1.0%
  • Repeatability: 0.3%
  • Resolution: 0.1 Gs below 400 Gs

Calibration:

The system is equipped with a standard magnetic field calibration module:

  • Magnetic field: 1000 Gs ±5 Gs
  • Calibration accuracy: 0.5%

Stepper Motor Drive Technical Parameters

ParameterX AxisY AxisZ Axis
Displacement distance200 mm200 mm150 mm
Step resolution0.01 mm0.01 mm0.01 mm
Return uncertainty±0.01 mm±0.01 mm±0.01 mm
Maximum speed20 mm/s20 mm/s20 mm/s

Drive System Parameters

  • Power supply: 12V – 40V DC
  • Capacity: 0.1 KVA
  • Output current: Peak 2.6 A / phase
  • Drive mode: Space vector bipolar constant current drive
  • Excitation method: 16 subdivision modes available
  • Insulation resistance: >100 MΩ
  • Insulation strength: 0.5 KV (1 minute test)

Rotating Platform Specifications

  • Table diameter: 100 mm
  • Transmission ratio: 180 : 1
  • Resolution (8 subdivisions): 0.00125°
  • Repeat positioning accuracy: < 0.005°
  • Maximum rotation speed: 25° / s
  • Stepper motor: 2-phase
  • Maximum static torque: 40 Ncm
  • Maximum center load: 50 kg

Test Result Examples

Multistage Magnetic Ring Test Result

DX-2012R multistage magnetic ring test result

3D Magnetic Field Distribution Result

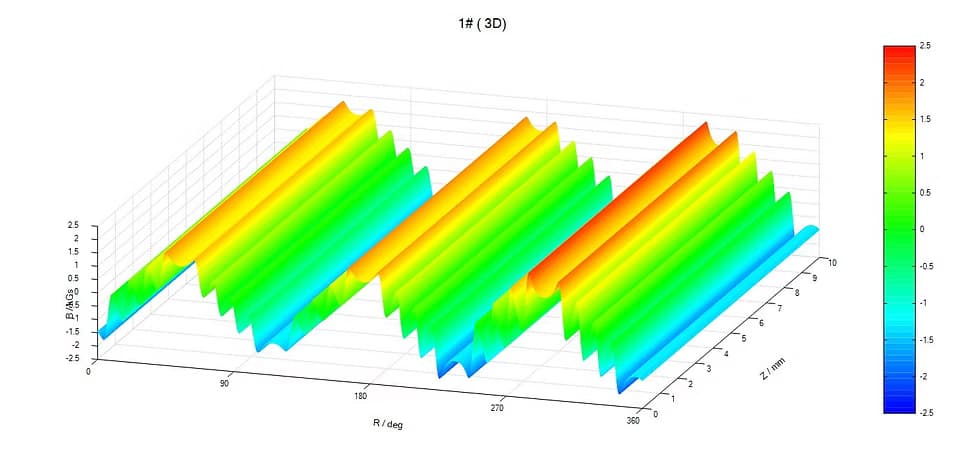

DX-2012R 3D magnetic field distribution result
